Fundações e Sapatas de Edificações

Entende-se por fundações e sapatas a parte da obra que fica sob a terra, com a finalidade de suportar o peso e manter a construção firme, sem risco de inclinação, o que racharia as paredes. Para as sapatas, cavam-se buracos nos tamanhos apropriados, colocando-se no seu interior uma malha de ferro. Nessa malha (chamada de radier), amarram-se alguns ferros, que ficarão de fora depois da concretagem (80 cm), servindo para neles serem presos os ferros das colunas.

A amarração dos ferros é com arame queimado (arame cozido), apropriado, como indica a figura. Com torquês se torce o arame da esquerda para a direita, já que os ferros devem ficar firmes, sem escorregar.

Procurando por Ferro em Sorocaba? Confira:

Dimensões das sapatas

Dependem do tipo de terreno. Observe na tabela a seguir os detalhes das dimensões, de acordo com cada tipo de terreno. Já que nas sapatas ficam as pontas de ferro para as colunas, é bom saber antes se as paredes serão com tijolo deitado ou em pé.

Dados típicos para construção de fundações e sapatas

Procurando por Ferro em Sorocaba? Confira:

Espessura das ferragens para fundação

Esta parte é fundamental para o conjunto fundações e sapatas, pois determina a segurança da edificação. A espessura dos ferros das fundações e sapatas são definidas, normalmente, em função da quantidade de pavimentos da obra. Quanto mais andares tiver a casa, mais grossos os ferros. Para uma construção padrão, de até dois pavimentos, será aceitável o seguinte:

• Ferros das colunas (que devem ficar 80 cm além da sapata) de 5/16, com estribos de 3/16; não esquecer de pelo menos dois estribos que ficarão dentro do concreto;
• Ferros do radier, no mínimo de 3/8, para uma sapata de 40×40 cm, sendo mais grossos se a sapata for mais profunda.

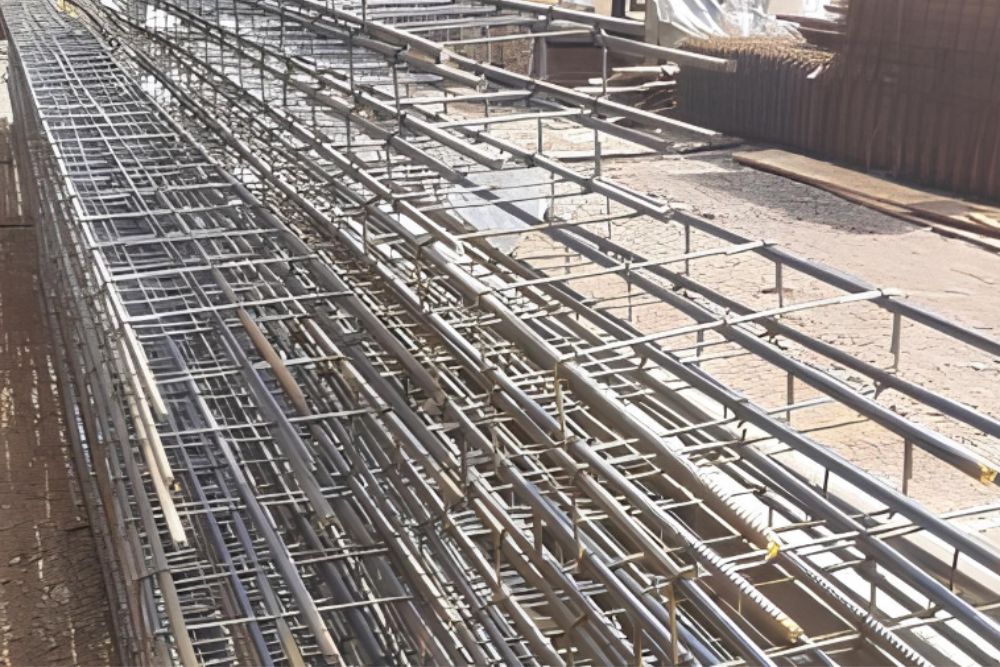

Foto: Reprodução/Montaferro

Para dobrar os ferros, pode-se usar como recurso uma bancada de madeira, com 4 vergalhões grossos e bem enterrados, nas distâncias desejadas. Quando colocar o ferro para dobrar, deixe uma sobra de 2,5 cm; ao cortar, também.

Se você está a procura de ferro em Sorocaba o Guia do Construtor tem uma lista com os melhores fornecedores, confira nosso site.

Quantidade de sapatas para a fundação de uma casa

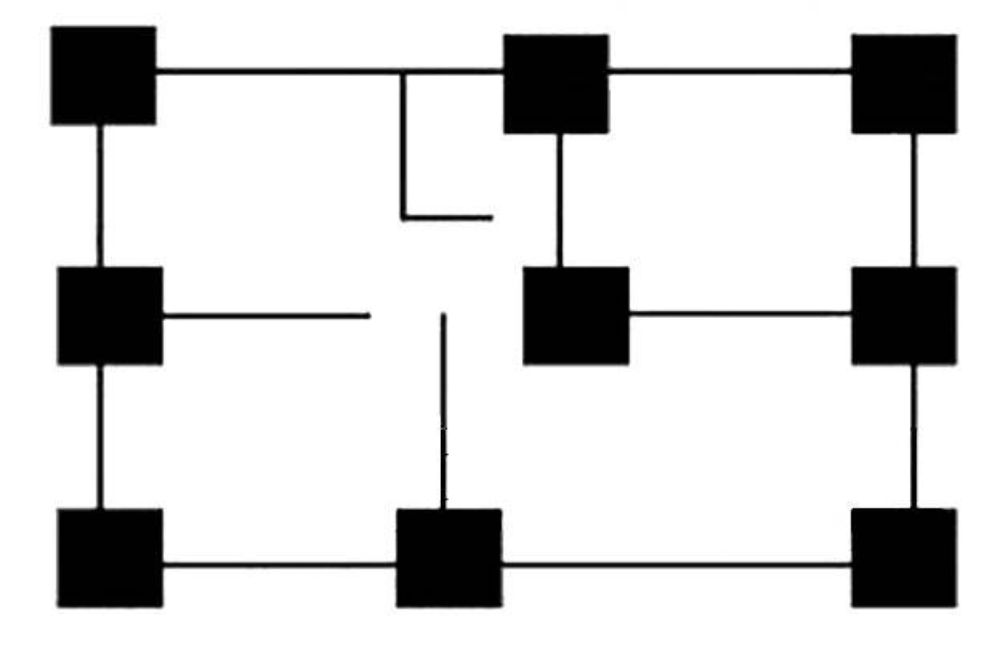

O ideal seria uma sapata em cada canto, dando total firmeza para a obra e garantindo sua durabilidade. Observe a imagem a seguir:

Foto: Reprodução/construfacilrj.com.br

Procurando por Ferro em Sorocaba? Confira:

Concretagem das sapatas

Como vimos, os buracos são um pouco maiores que as ferragens, para que os ferros fiquem envolvidos pelo concreto. Atenção: Antes de assentar a ferragem no fundo dos buracos, faça um concreto magro:

• 1:5:5 (1 balde de cimento, 5 de areia e 5 de pedra).

Molhe o fundo do buraco e coloque uma camada de 5 cm de concreto magro. Assente a ferragem e encha o buraco com concreto gordo:

• 1:3:3 (1 balde de cimento, 3 de areia e 3 de pedra).

Foto: Reprodução/construfacilrj.com.br

Vá sacudindo a ferragem conforme despejar o concreto, para que ela suba um pouco e fique totalmente envolvida. Soque o concreto com um tubo de ferro se não possuir vibrador elétrico. Do contrário, o concreto ficará com bolhas e rachará. Não despeje o concreto de uma grande altura, ou as pedras, mais pesadas, cairão, ficando a nata de cimento por cima.

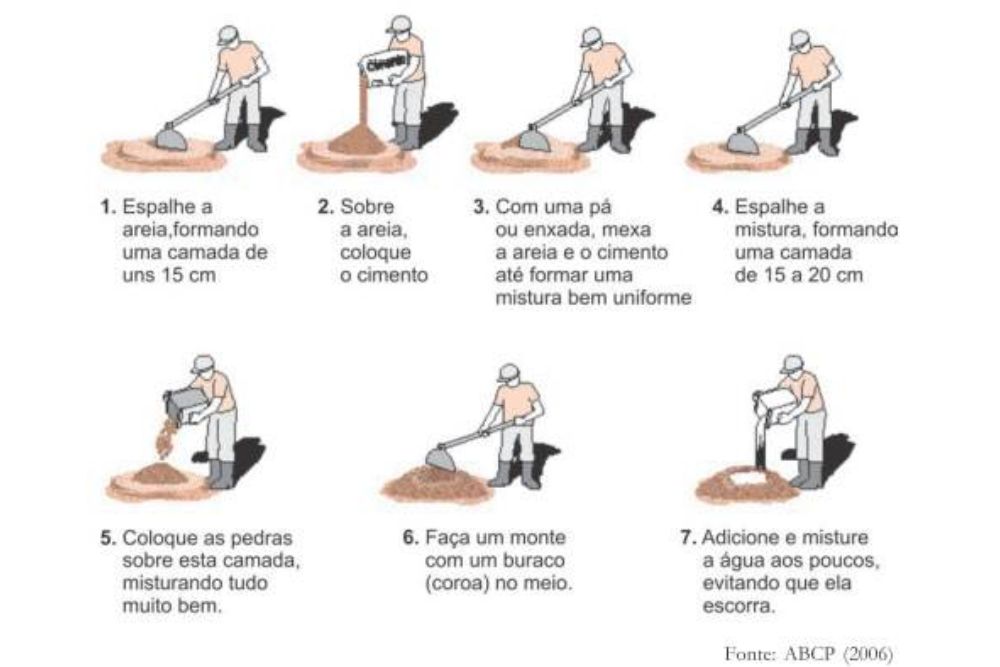

Dica: em terrenos muito úmidos, é interessante colocar uma camada de pedra de mão no fundo do buraco (que será ainda maior) para diminuir a umidade. Toda massa, inclusive o concreto, deve ter os ingredientes misturados a seco até se conseguir uma coloração uniforme. Somente depois é que vai se adicionando a água.
